Jak podłączyć szczelinowy czujnik optyczny do mikrokontrolera?

Hej! Jestem dostawcą szczelinowych czujników optycznych, a dziś przejdę do ciebie, jak podłączyć szczelinowy czujnik optyczny do mikrokontrolera. Jest to bardzo przydatna umiejętność, niezależnie od tego, czy lubisz projekty DIY, robotyki, czy po prostu chcesz zrozumieć, jak działają te sprytne małe czujniki.

Co to jest czujnik optyczny?

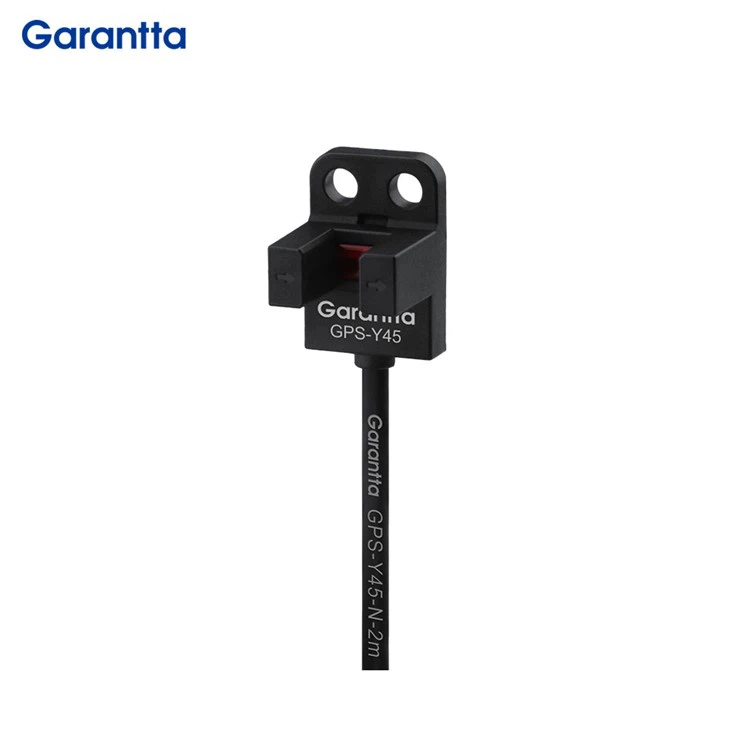

Po pierwsze, szybko porozmawiajmy o tym, czym jest rozcięty czujnik optyczny. To rodzajCzujnik mikro fotoelektrycznySkłada się z podczerwieni LED i fototransystor umieszczonego naprzeciwko siebie w gnieździe. Gdy obiekt przechodzi przez szczelinę, blokuje wiązkę światła w podczerwieni między diodą LED a fototransystorem, który zmienia sygnał wyjściowy czujnika. Zmiana ta można wykryć za pomocą mikrokontrolera, aby wywołać pewne działania.

Po co podłączyć go do mikrokontrolera?

Być może zastanawiasz się, dlaczego chcesz podłączyć rozcięty czujnik optyczny do mikrokontrolera. Cóż, mikrokontroler działa jak mózg twojego projektu. Podłączając do niego czujnik, możesz użyć wyjścia czujnika do kontrolowania innych komponentów w projekcie. Na przykład możesz użyć go do zliczania obiektów przechodzących przez szczelinę, wykrycia pozycji ruchomej części, a nawet wyzwalania alarmu po wykryciu obiektu.

Narzędzia i materiały, których potrzebujesz

Zanim zaczniemy, zbierzmy narzędzia i materiały, których potrzebujesz do tego projektu:

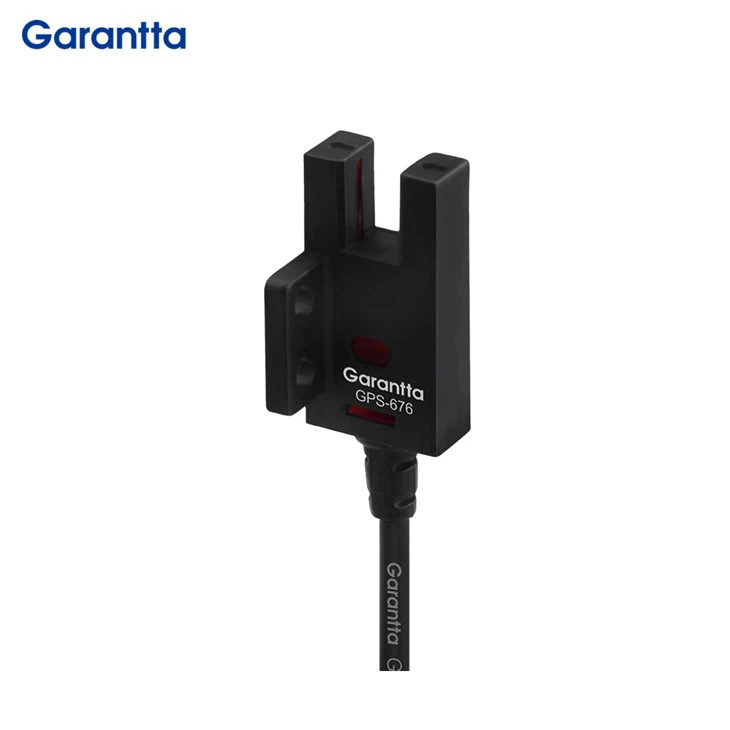

• Rozkładany czujnik optyczny. Możesz sprawdzić naszePrzełącznik czujnika gniazdaLubSzekony czujnik optoopcje.
• Mikrokontroler. Popularne wybory obejmują Arduino, Raspberry Pi i ESP32.
• Przewody zworki do tworzenia połączeń.
• Breadboard (opcjonalnie, ale bardzo przydatna do prototypowania).
• Zasilacz. Czujnik zwykle działa na poziomie 3,3 V lub 5 V, w zależności od modelu.

Zrozumienie szpilek czujników

Większość szczelinowych czujników optycznych ma trzy szpilki:

• VCC: To jest szpilka zasilacza. Podłącz go z dodatnim zaciskiem zasilania (3,3 V lub 5 V).
• GND: To jest szpilka uziemienia. Podłącz go do ujemnego terminala zasilacza.
• OUT: To jest pin wyjściowy. Wysyła sygnał czujnika do mikrokontrolera.

Nawiązywanie połączeń

Teraz, gdy rozumiesz szpilki czujników, nawiązajmy połączenia. Oto przewodnik krok po kroku:

1. Podłącz pin VCC czujnika z dodatnim zaciskiem zasilania. Jeśli używasz tablicy chleba, możesz użyć szyny energetycznej do rozpowszechniania zasilania na wiele komponentów.
2. Podłącz pin GND czujnika do ujemnego zacisku zasilania. Ponownie możesz do tego użyć szyny naziemnej na tablicy chleba.
3. Podłącz PIN czujnika do jednego z cyfrowych pinów wejściowych na mikrokontrolerze. Na przykład, jeśli używasz Arduino, możesz podłączyć go do pin 2.

Pisanie kodu

Po nawiązaniu połączeń nadszedł czas, aby napisać kod dla mikrokontrolera. Kod odczytuje wyjście czujnika i wykona na nim akcje. Oto prosty przykład za pomocą Arduino:

const int sensorpin = 2; // Podłącz pin z czujnika do cyfrowego pin 2 void setup () {serial.begin (9600); // Zainicjuj komunikację szeregową do debugowania pinmode (Sensorpin, Input); // ustaw pin czujnikowy jako wejście} void loop () {int sensorValue = cyfrowa (sensorpin); // odczytaj wyjście czujnika if (sensorValue == High) {serial.println („Wykryty obiekt!”); // możesz dodać więcej kodu tutaj, aby wykonać działania po wykryciu obiektu} else {serial.println („Brak wykryty obiekt.”); } opóźnienie (100); // poczekaj na 100 milisekund przed ponownym przeczytaniem czujnika}

Ten kod odczytuje wyjście czujnika co 100 milisekund i drukuje komunikat do monitora szeregowego w zależności od tego, czy obiekt jest wykryty, czy nie. Możesz zmodyfikować kod, aby wykonać inne działania, takie jak kontrolowanie silnika lub włączenie diody LED.

Testowanie połączenia

Po napisaniu kodu prześlij go do mikrokontrolera i otwórz monitor szeregowy. Powinieneś zobaczyć wiadomości wskazujące, czy obiekt jest wykrywany, czy nie, gdy przechodzisz obiekty przez gniazdo czujnika. Jeśli nie widzisz żadnych wiadomości lub wiadomości są nieprawidłowe, sprawdź dwukrotnie połączenia i kod.

Rozwiązywanie problemów

Jeśli napotkasz jakiekolwiek problemy podczas procesu połączenia, oto kilka typowych problemów i rozwiązań:

• Brak mocy czujnika: Sprawdź połączenia zasilające. Upewnij się, że szpilki VCC i GND są poprawnie połączone.
• Nieprawidłowe wyjście czujnika: Sprawdź arkusz danych czujnika, aby upewnić się, że używasz prawidłowego pinu do wyjścia. Upewnij się również, że czujnik nie został uszkodzony.
• Błędy kodu: Sprawdź swój kod błędów składniowych lub błędów logicznych. Możesz także spróbować uprościć kod do izolacji problemu.

Wniosek

Podłączenie rozciętego czujnika optycznego z mikrokontrolerem jest stosunkowo prostym procesem, który może otworzyć świat możliwości twoich projektów. Postępując zgodnie z krokami opisanymi w tym poście na blogu, powinieneś być w stanie uruchomić czujnik w krótkim czasie.

Jeśli chcesz kupić rozcięte czujniki optyczne do swoich projektów, skontaktuj się z nami. Oferujemy szeroką gamę wysokiej jakości czujników po konkurencyjnych cenach. Niezależnie od tego, czy jesteś hobbystą, czy profesjonalistą, jesteśmy tutaj, aby pomóc Ci znaleźć odpowiedni czujnik dla twoich potrzeb.

Odniesienia

• Dokumentacja Arduino: https://www.arduino.cc/reference/en/
• Arkusze danych czujników: Sprawdź arkusz danych określonego czujnika optycznego, aby uzyskać szczegółowe informacje.
