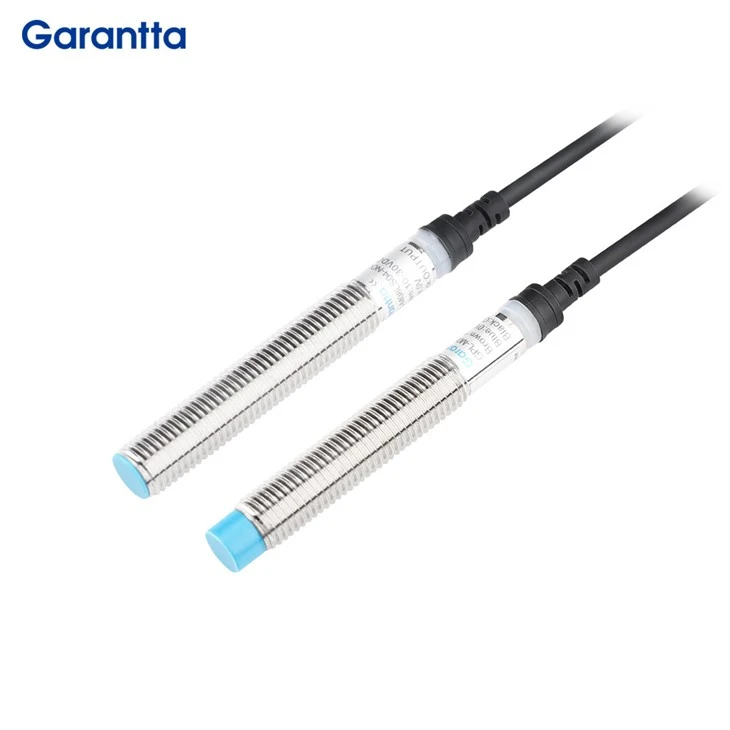

Czujnik zbliżeniowy PNP

Wyjście czujnika zbliżeniowego PNP ma wysoką-stan impedancji, gdy nie zostanie wykryty żaden obiekt. Po wykryciu obiektu sygnał wyjściowy ma niską-impedancję i wysyłany jest sygnał napięcia dodatniego. Ten typ czujnika jest często używany w aplikacjach kompatybilnych z systemami zasilania dodatniego.

• Sygnał wyjściowy: Wysyła wysoki poziom w przypadku wykrycia obiektu.
• Podłączenie zasilania: Zwykle podłączone do dodatniego źródła zasilania.
• Zastosowanie: Nadaje się do systemów sterowania wymagających dodatniego sygnału napięciowego.
• Okablowanie: Wymagane jest podłączenie do dodatniego źródła zasilania.

Obydwa czujniki zbliżeniowe NPN i PNP działają w oparciu o zasadę nasycenia i odcięcia tranzystorów, co skutkuje dwoma różnymi stanami wyjściowymi. Obydwa są czujnikami-typu przełącznikowego. Istnieje jednak znacząca różnica w ich sygnałach wyjściowych: czujniki PNP generują niski poziom (0), podczas gdy czujniki NPN generują sygnał o wysokim poziomie (1).

Te dwa typy czujników są dalej podzielone na sześć typów: NPN-NO (normalnie otwarty), NPN-NC (normalnie zamknięty), NPN-NC+NO (zarówno normalnie otwarty, jak i normalnie zamknięty), PNP-NO (normalnie otwarty), PNP-NC (normalnie zamknięty) i PNP-NC+NO (zarówno normalnie otwarty, jak i normalnie zamknięty). Czujniki te mają zazwyczaj trzy wyprowadzenia: linię zasilania (VCC), linię 0 V i linię wyjściową sygnału OUT.

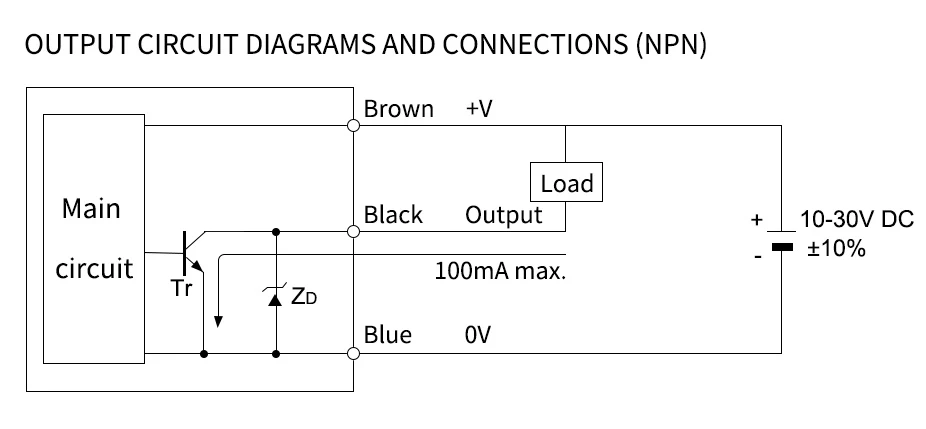

W czujnikach NPN po wyzwoleniu sygnału linia wyjściowa sygnału OUT łączy się z linią zasilania (VCC), co skutkuje wysokim-napięciem wyjściowym. W szczególności linia wyjściowa czujnika NPN-NO pozostaje pływająca, gdy nie ma wyzwalacza sygnałowego, i jest podłączona do VCC w celu wysyłania wysokiego poziomu, gdy występuje wyzwalacz sygnałowy. Z drugiej strony czujnik NPN-NC generuje na wyjściu wysoki poziom, gdy nie ma sygnału wyzwalającego, a linia wyjściowa pozostaje niezmieniona, gdy występuje wyzwalacz sygnału. Czujnik NPN-NC+NO oferuje dodatkową opcję linii wyjściowej.

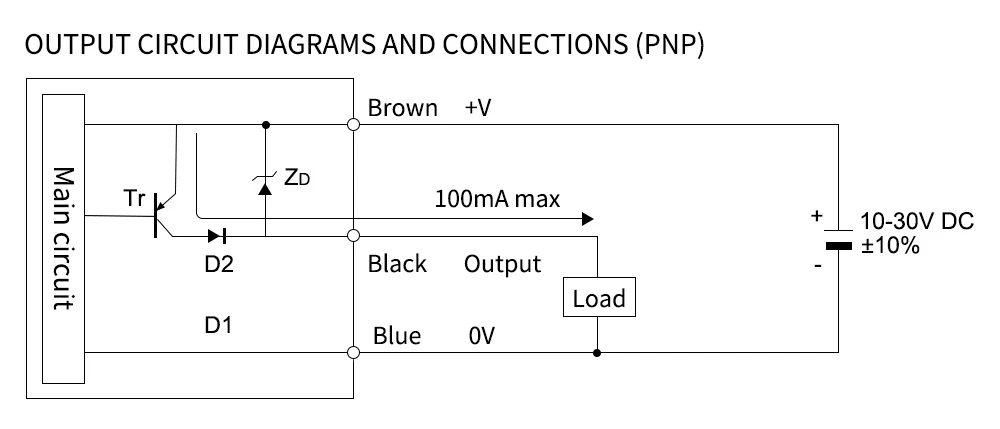

W przypadku czujników PNP, gdy występuje wyzwalanie sygnału, linia wyjściowa sygnału OUT jest podłączona do linii 0 V, co daje niski-poziom wyjściowy 0 V. Linia wyjściowa czujnika PNP-NO pozostaje pływająca, gdy nie ma sygnału wyzwalającego, i jest podłączona do linii 0 V, aby wysyłać niski poziom, gdy występuje wyzwalający sygnał; Odwrotne zachowanie czujnika PNP-NC jest odwrotne. Czujnik PNP-NC+NO oferuje także dwie linie wyjściowe sygnału o przeciwnej-fazie.

P: Jak wybrać czujniki PNP lub NPN?
Wybierając czujniki zbliżeniowe NPN i PNP, należy wziąć pod uwagę następujące czynniki:

Wymagania dotyczące systemu sterowania: Określ, czy system sterowania wykorzystuje sygnały napięcia dodatniego czy ujemnego.

Okablowanie i instalacja: Aby zapewnić niezawodność i bezpieczeństwo systemu, należy wziąć pod uwagę metodę okablowania czujnika i miejsce montażu.

Kompatybilność: Upewnij się, że czujnik jest kompatybilny z istniejącym systemem sterowania.

Czynniki środowiskowe: Aby wybrać odpowiedni typ czujnika, należy wziąć pod uwagę środowisko pracy czujnika, takie jak temperatura, wilgotność i wibracje.

P: Wybierając czujniki zbliżeniowe NPN i PNP, należy wziąć pod uwagę następujące czynniki:
① Typ detekcji, tj.-wzmacniacz wbudowany a wzmacniacz oddzielny;
② Wygląd, np. okrągły, kwadratowy lub rowkowany;
③ Odległość wykrywania w milimetrach;
④ Obiekty wykrywane, w tym żelazo, stal, miedź, aluminium, plastik, woda, papier itp.;
⑤ Zasilanie, takie jak DC, AC lub oba;
⑥ Typ wyjścia, np. normalnie otwarty (NO) i normalnie zamknięty (NC);
⑦ Metoda wyjścia, w tym dwu-przewodowa i trzy-przewodowa (NPN, PNP);
⑧ Ekranowany vs. nieekranowany;
⑨ Przewód, złącze lub przekaźnik złącza; I
⑩ Częstotliwość odpowiedzi, tj. liczba obiektów, które można wykryć w ciągu jednej sekundy.

P: Czy mogę uzyskać niższą cenę, jeśli zamówię duże ilości?
Odp.: Tak, większe zamówienia są tańsze. Skontaktuj się z nami, a my przedstawimy Ci wycenę.

P: Jeśli potrzebuję próbki do-testów wstępnych, czy sprzedajecie próbki na potrzeby tego zapytania?
Tak, możemy sprzedać próbki do-testów wstępnych. Jeśli potrzebujesz, skontaktuj się z nami.

P: Kiedy wyślesz moje zamówienie?
O: Gwarancja wysyłki w ciągu 48-godzin w przypadku-produktów dostępnych w magazynie i 10–15 dni w przypadku produktów niedostępnych w magazynie.
